ФВКас-III/Бр
Фильтр воздушный кассетный (ФВКас-III-Бр)
- Назначение — грубая очистка воздуха (первая ступень)
- Фильтровальный материал — полиэстер
- Класс очистки — G3, G4, М5
- Описание
- Технические характеристики
- Параметры подбора
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предназначены для очистки от пыли наружного и рециркуляционного воздуха в системах приточной вентиляции в качестве фильтров первой ступени очистки.
КОНСТРУКЦИЯ:

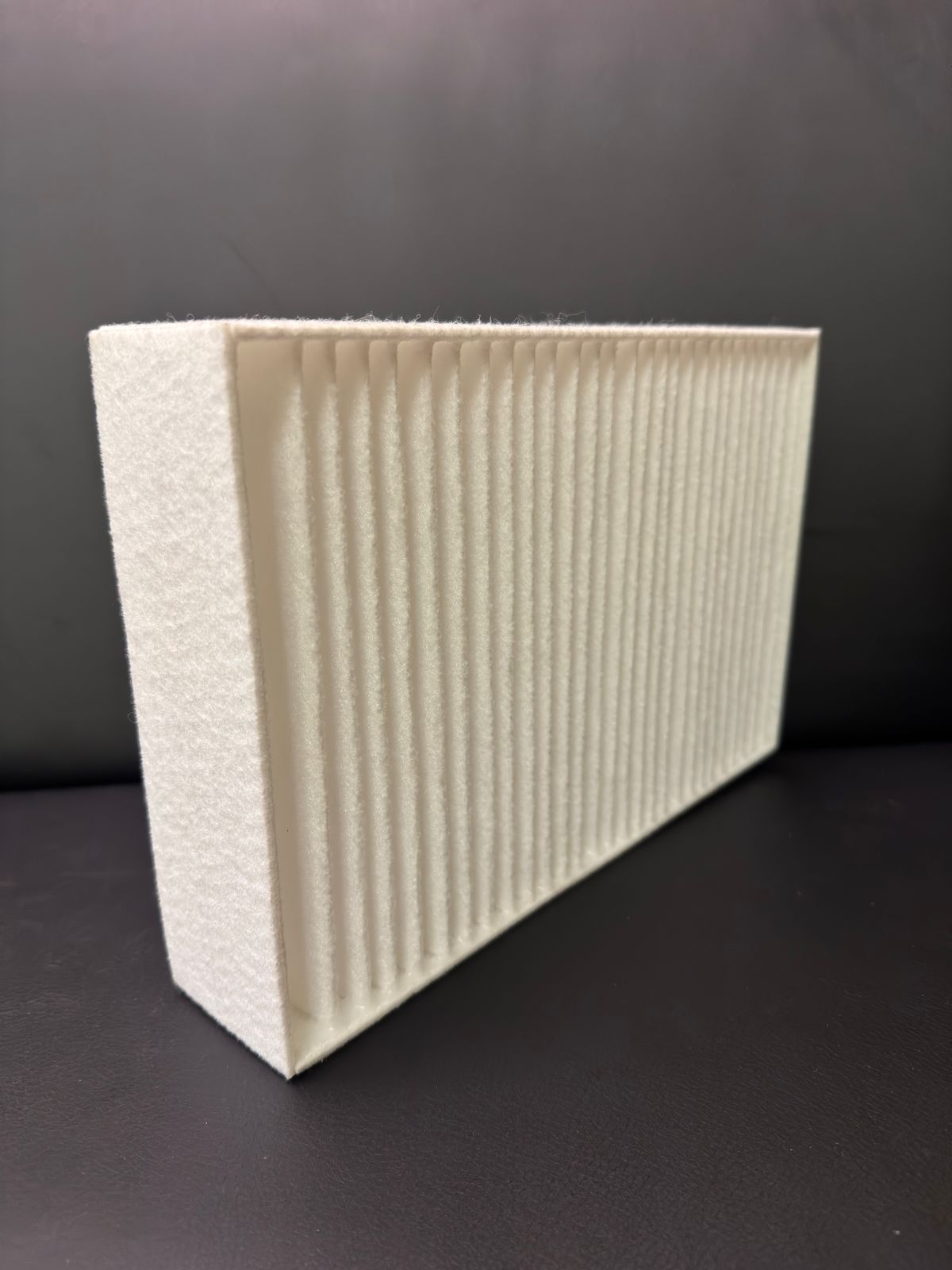

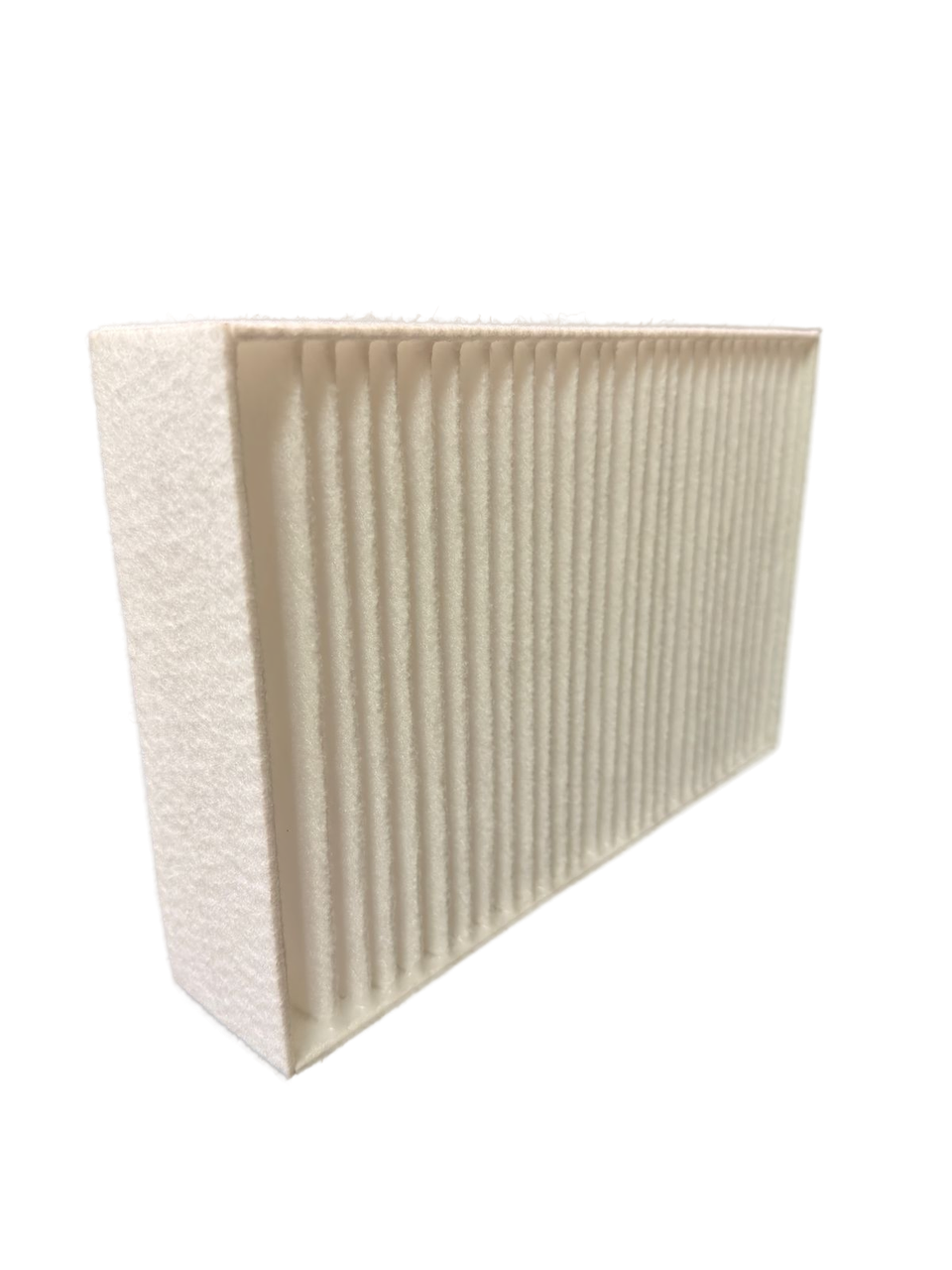

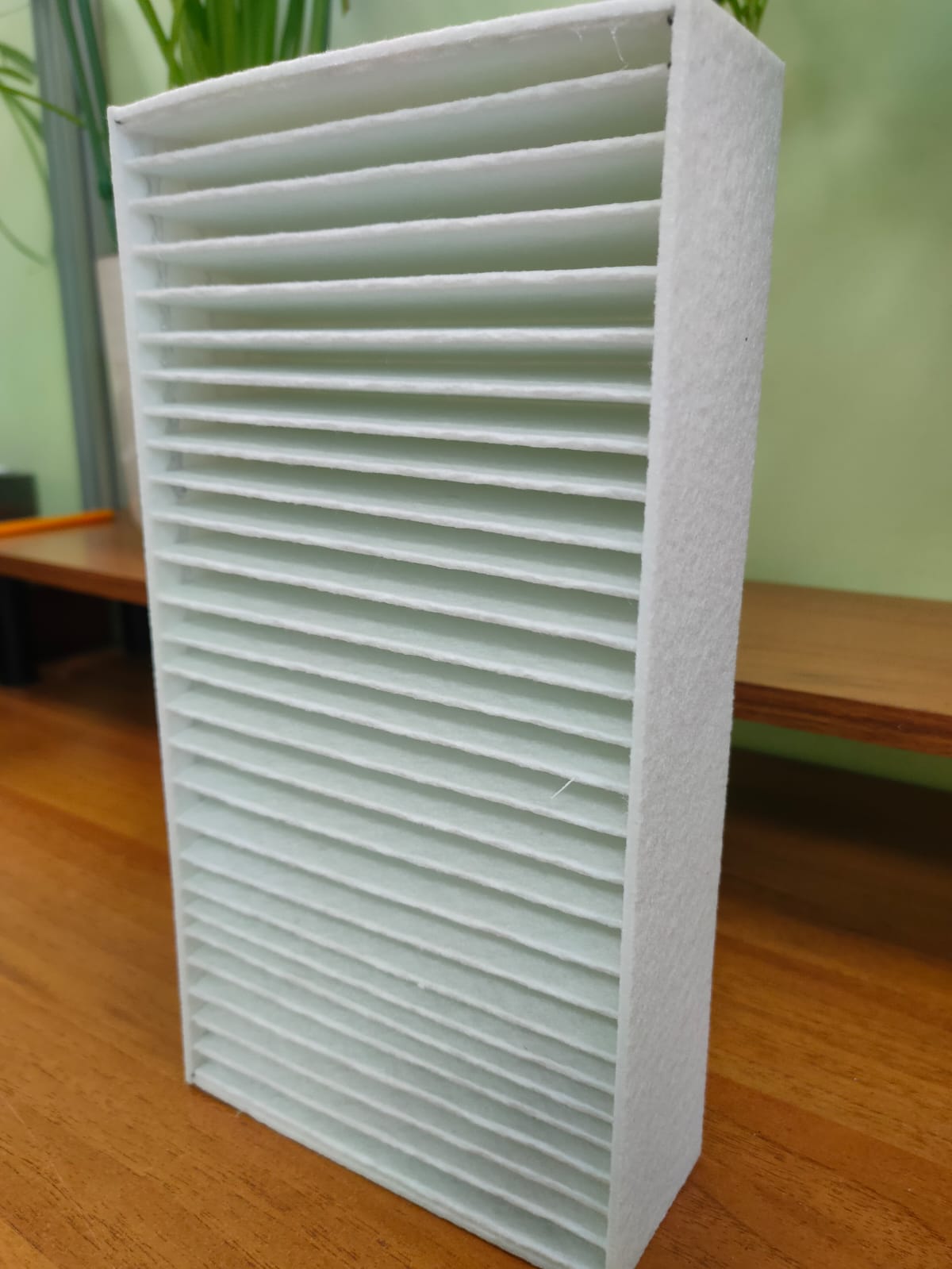

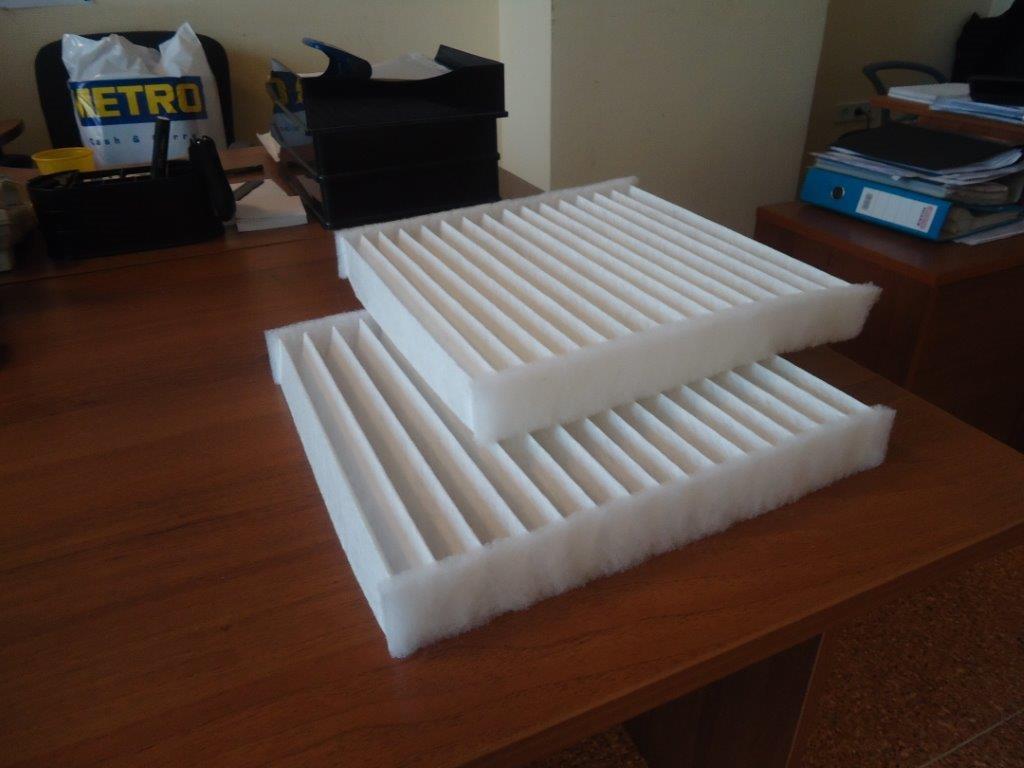

Кассетный фильтр ФВКас-III-Бр состоит из гофрированного фильтрующего материала, который после термообработки позволяет без каркасной основы держать форму гофр. Фиксация материала осуществляется при помощи подклейки к гофре по периметру плотного материала. Такая технология обеспечивает
необходимую прочность крепления материала в рамке и герметичность соединения фильтрующего материала с корпусом (отсутствие утечек).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
В процессе эксплуатации следует контролировать перепад давления до и после фильтров с помощью дифференциального манометра. При достижении рекомендуемого конечного аэродинамического сопротивления необходимо произвести замену фильтра.
| Класс фильтрапо ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % | Номинальная удельная воздушная нагрузка,м3/ч х м2 (фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | |
| начальное | рекомендуемое конечное | |||
| G3 | 80 ≤ Am < 90 | 9 700 (2,7) | 75 | 250 |
| G4 | 90 ≤ Am | 9 700 (2,7) | 80 | 250 |
| М5 | 40 ≤ Em < 60 | 9 700 (2,7) | 95 | 250 |
ФВКас-III-W-H-D-Кл/Бр
| Обозначение | Наименование | Описание |
| ФВКас-III-Бр | Тип фильтра | Обозначение кассетного фильтра из химволокна нагофрированной сетке |
| W | Ширина фильтра | Размер стороны перпендикулярной линиям гофр в мм100 min, 2960 max |
| H | Высота фильтра | Размер стороны параллельной линиям гофр в мм100 min, 2960 max |
| D | Толщина фильтра(рамки) | Толщина фильтра (рамки) в ммСтандартные размеры, мм: 48, 96Возможно изготовление фильтров с любой толщиной рамки от37мм до 200мм |
| Кл | Класс очистки | Класс очистки по ГОСТ 51251-99, ГОСТ Р ЕН 779-2007G3, G4, F5 |
| Бр | Без рамки |
Пример обозначения:
| ФВКас-III-592-490-48-G3/Бр, где | |
| ФВКас-III | Фильтр воздушный кассетный |
| 592 | W — ширина, мм. |
| 490 | H — высота, мм. |
| 48 | D — глубина фильтра, мм. |
| G3 | класс очистки |
